Ve skladu sdílejí chodci a vysokozdvižné vozíky stejnou halu. Nárazníky chrání regály a stěny před nárazem, lidi před vozíkem ale chrání teprve zřetelná hranice mezi jejich trasami. Takovou hranici tvoří ochranná zábradlí. Tento článek popisuje, kam je umístit a jak vybrat typ. O náraznících u regálů, rohů a strojů píšeme v článku o druzích průmyslových nárazníků.
Kam se ochranná zábradlí umisťují
- Podél pěších tras – zábradlí odděluje chodník od dráhy vozíků a nedovolí chodci zkrátit si cestu přes ni.
- U východů z místností a kanceláří – pracovník, který vyjde ze dveří, nevstoupí přímo před přijíždějící vozík.
- U strojního parku – zábradlí vymezuje pracovní zónu stroje, do které nevstupují nepovolané osoby.
- Na mezaninech a lávkách – zábradlí slouží jako madlo ve výšce, kde se trvale pohybují lidé.
- Na povrchových a podzemních parkovištích – odděluje chodník od parkovacích míst a chrání zařízení.

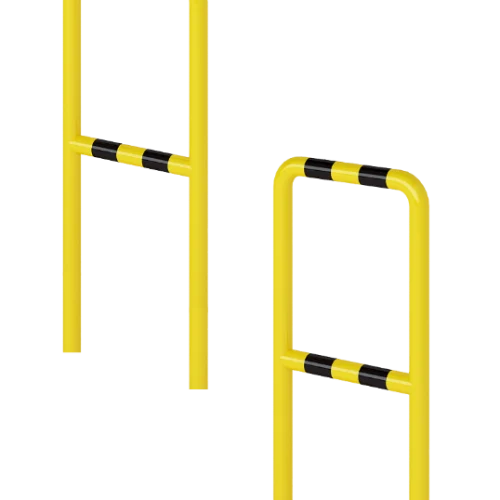

Druhy zábradlí
V nabídce SONTO jsou čtyři typy ochranných zábradlí, všechny z oceli:
- Ochranné zábradlí s příčkou – výška 110 cm, segmenty 200 a 50 cm, pozinkované. Krátký segment uzavře úsek mezi sloupem a stěnou.
- Ochranné zábradlí se svislou výplní 200 cm – se svislými příčkami, které zvyšují tuhost a uzavírají mezeru pod madlem.
- Ochranné zábradlí šroubované 150 cm – z trubky Ø48,3 mm, snadno se přemístí při změně uspořádání haly.
- Ochranné zábradlí, výška 110 cm – základní ohrazení průchodů, cenu stanovujeme individuálně.
Průchody linií zábradlí
Řada zábradlí musí mít mezery tam, kde chodec přechází na druhou stranu. Otevřená mezera ale svádí k vycházení přímo do dráhy vozíků. Řešením je samozavírací bezpečnostní branka o šířce 800, 1000 nebo 1200 mm. Branka je ocelová, práškově lakovaná se žluto-černými pruhy. Chodec ji musí otevřít, takže se před vstupem do dráhy vozíků zastaví, a řidič z dálky vidí, kde je průchod.
Zábradlí, nebo nárazník

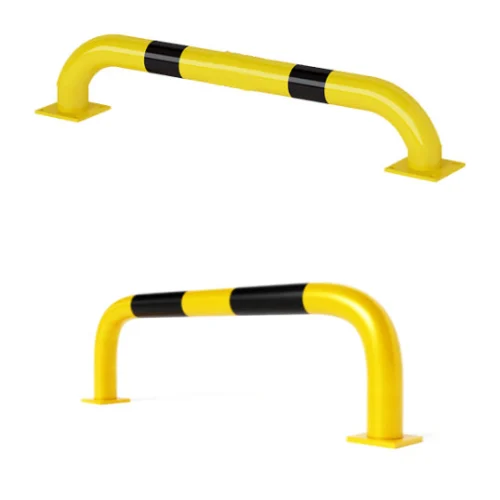

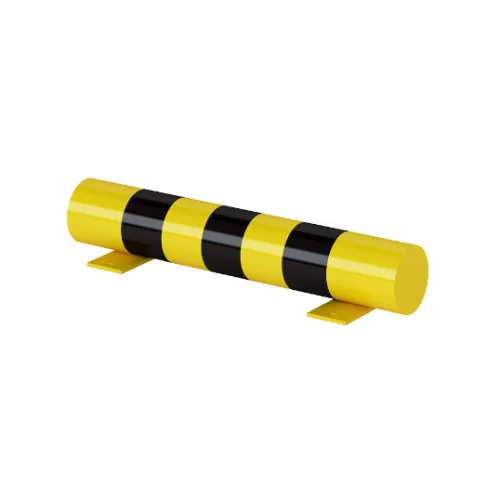

Jde o dva různé úkoly. Zábradlí vymezuje hranici a usměrňuje pohyb chodců. Není konstruováno na náraz vozíku s nákladem. Nárazník ze silnostěnné trubky stojí u podlahy a náraz zachytí. Tam, kde pěší trasa vede těsně vedle dráhy vozíků, se používají oba prvky. Nízko u podlahy se montuje protinárazová zábrana, která zastaví kola, a nad ní nebo za ní zábradlí, které vede chodce.
Montáž: přišroubovat, nebo zabetonovat
Zábradlí s příčkou lze k podlaze přišroubovat nebo zabetonovat. Šroubovaná verze se snadno přemístí, když se změní uspořádání skladu. Zabetonovaná je stabilnější a hodí se tam, kde se uspořádání tras nemění. Před kotvením v hale ověřte tloušťku podlahové desky a vedení instalací v podlaze.
Viditelnost
Žlutá barva a černé pruhy jsou ve skladech standardem značení. V těchto barvách jsou samozavírací branky a nárazníky, ochranná zábradlí jsou pozinkovaná. Prvek dobře viditelný z dálky funguje i jako výstražná značka, takže se mu řidič snáz vyhne. Linii zábradlí se vyplatí doplnit pruhy namalovanými na podlaze podél pěších tras.
